Drone Antenna Applications

The core function of antennas is to convert electrical signals into electromagnetic waves and vice versa, supporting remote control commands, real-time video transmission, GPS positioning, and more.

Drones utilize specialized antennas tailored to mission requirements, ensuring stable communication and efficient data transmission.

Drone Application Scenarios

Drones are widely deployed across sectors: Aerial Photography & Filmmaking: HD shooting and real-time video transmission. Agricultural Protection: Precision spraying and field monitoring to boost efficiency. Surveying & Exploration: High-accuracy terrain modeling. Power Inspection & Border Patrol: Long-range communication for complex environment detection. Search & Rescue / Emergency Comms: Rapid deployment of temporary disaster-area networks.

  • Aerial Photography & Filmmaking

    Antennas: 5.8GHz video transmission antennas, auto-tracking antennas. Functions: Transmit HD real-time footage for FPV control; dynamically adjust beam direction to extend range and enhance signal stability.

  • Agricultural Protection & Field Management

    Antennas: RTK positioning antennas, anti-interference helical antennas, 900MHz data-link antennas. Functions: Deliver centimeter-level positioning for optimized spraying; suppress signal reflection interference in complex farm environments to ensure control-link reliability.

  • Surveying & Terrain Mapping

    Antennas: Multi-frequency GNSS antennas, millimeter-wave radar antennas. Functions: Capture high-precision point-cloud data for 3D modeling; monitor ground elevation changes in real-time to autonomously adjust flight height and avoid obstacles.

Drone Swarm and Cluster Systems

Drone Swarm & Cluster Systems

  • Swarm Operation Principles, Decentralized Collaboration: Drone swarms rely on open communication networks. Individual units make autonomous decisions based on environmental awareness, enabling distributed group intelligence with inherent survivability and functional distribution.
  • Dynamic Networking: Ad-hoc networks allow drones to dynamically form multi-hop relay systems, covering cellular network blind spots and enabling real-time task coordination and data backhaul.
  • Encrypted Security: Lightweight encryption (e.g., Elliptic Curve Cryptography) secures commands, while dynamic key management prevents eavesdropping.

Antenna Applications in Swarm Systems

  • High-Precision Positioning & Navigation
  • Robust Anti-Interference & Stability
  • Multi-System Integration & Versatile Connectivity
  • Environmental Resilience

Common Drone Antennas

Type Core Function Key Parameters Mounting Position
Omnidirectional Antennas
(Lollipop/whip/FPC antennas)
360° horizontal coverage,short-range comms
- Freq: 2.4/5.8GHz- Polarization: Linear/circular- Gain: 3–8dBi- VSWR <1.5
Top of fuselage/remote controller

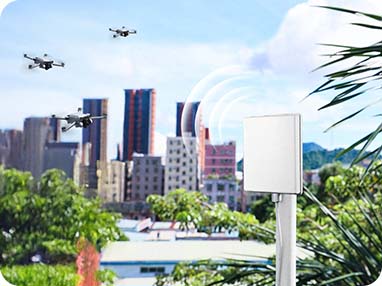

Directional Antennas
(Panel/Yagi antennas)
Long-range high-gain transmission
- Freq: 433/900MHz- Front-to-back ratio >20dB- Gain: 8–17dBi
Wingtips/ground station
GPS Antennas
(Ceramic patch/navigation antennas)
Satellite positioning & navigation
- Freq: L1/L2 bands- Noise figure <1dB- Phase center stability <1mm
Highest point (away from motors)
Data-Link Antennas
(Telemetry/waterproof patch antennas)
Flight data telemetry
- Freq: 433/900MHz- Bandwidth ≥10MHz- Isolation >30dB
Underside/near payload module
Video Transmission Antennas
(FPV antennas)
Real-time HD video transmission
- Freq: 5.8GHz- MIMO support- Third-order intercept <–110dBm
Camera module/tail section
